法蘭密封墊片的結構形式和密封原理
添加:2017-3-13 14:48:29    游覽:2050    來源:www.xfbsp.com

     一、結構形式

  (1)第1種結構為平型墊片,如圖一所示其斷面幾何形狀為橢圓形,當用于天然氣管道時,平型墊片表面非金屬部分可以采用丁腈橡膠等橡膠材料,并且在其中嵌裝環形金屬骨架油封。金屬骨架的橫截面為矩形,嵌裝在橢圓形橡膠墊片的中心部位。建議在0.4MPa設計壓力下使用這種結構形式的墊片。

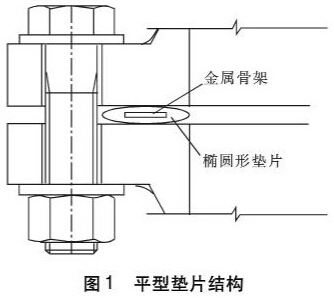

圖1 平型墊片結構

  (2)第2種結構為O形-平型墊片,在平型墊片的斷面內側邊緣連接有O形橡膠圈,如圖二所示O形橡膠圈的直徑為橢圓形墊片厚度的1.2-1.5倍,這樣就能起到更好的密封效果。金屬骨架的橫截面為矩形,嵌裝在橢圓形橡膠墊片的中心部位,建議在1.6MPa設計壓力下使用這種結構形式的墊片。

圖2 O形-平型墊片結構

  (3)第3種結構為加強O形-平型墊片,去掉上述第2中結構的金屬骨架,在外側加裝金屬加強環,如圖三所示。這種結構的墊片由橡膠半橢圓形橡膠環、O形橡膠圈、金屬支架、金屬加強環組成,金屬支架與金屬加強環為一個整體,半橢圓形橡膠環與O形橡膠圈為一個整體,O形橡膠圈的直徑為半橢圓形橡膠環厚度的1.2~1.5倍。金屬加強環的厚度為半橢圓形橡膠環厚度的0.7倍。半橢圓形橡膠環外側的凹槽與金屬支架承插連接。建議在4.0MPa設計壓力下使用這種結構形式的墊片。

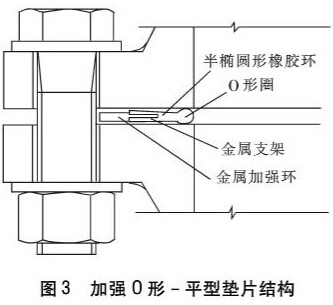

圖3 加強O形-平型墊片結構

  金屬骨架、金屬加強環能有效地控制橡膠墊片受壓時的徑向變形量。因此,上述3種新型法蘭密封用墊片具有密封效果好、使用壽命長的特點。

  二、O形-平型墊片的密封原理

  O形-平型墊片是新型法蘭密封用墊片中結構較為典型且使用量較大的一種。其密封原理是:在法蘭接口的螺栓拉緊后,O形圈的變形量已達到40%以上,已經足以達到密封條件,因此,法蘭接口的主要密封環節是由墊片內側的O形圈在起作用。O形圈受管道內介質的壓力降向外側變形位移,橢圓形橡膠墊片將承受螺栓拉緊后形成的應力,產生相應的變形,與整體硫化為一體的內置金屬骨架一起,有效地控制住內側O形圈的位移,且對密封效果起到輔助的作用。

  目前,已經有許多燃氣設備生產廠家及燃氣運營企業在使用上述三種形式的法蘭密封用墊片。
